لوازم جانبی مکان یابی و تراز کردن چگونه دقت ماشینکاری CNC را تعریف می کنند؟

مقدمه: هزینه پنهان ناهماهنگی

در ماشینکاری CNC، تفاوت بین یک جزء دقیق با ارزش بالا و یک قطعه ضایعات اغلب به کسری از میلی متر می رسد. در حالی که دوک ها، ابزارهای برش و سیستم های کنترل بیشترین توجه را به خود جلب می کنند، قهرمانان گمنام با دقت ثابت لوازم جانبی مکان یابی و تراز هستند. این اجزای - از لوازم جانبی مکان یاب نقطه صفر به سری ابزار تغییر سریع ساقه - ستون فقرات مکانیکی تنظیم قابل تکرار را تشکیل دهید.

داده‌های صنعت نشان می‌دهد که قطعات کار نامناسب تقریباً 30٪ از انحرافات ابعادی را در عملیات چند محوره تشکیل می‌دهند. علاوه بر این، خطاهای تراز دستی می‌توانند تا 15 دقیقه در هر راه‌اندازی اضافه کنند، که در یک دوره تولید با ترکیب بالا، به کاهش قابل توجهی در توان تبدیل می‌شود. این مقاله فراتر از تئوری حرکت می‌کند تا مزایای قابل سنجش راه‌حل‌های مکان‌یابی سیستماتیک، بررسی منطق مهندسی، معیارهای عملکرد، و شیوه‌های تعمیر و نگهداری را که سلول‌های ماشین‌کاری کلاس جهانی را از بقیه جدا می‌کند، بررسی کند.

لوازم جانبی مکان یاب نقطه صفر: پایه و اساس راه اندازی قابل تکرار

در هسته استراتژی مدرن نگهداری کار، لوازم جانبی مکان یاب نقطه صفر یک داده مکانیکی ارائه می دهد که در چندین راه اندازی ثابت می ماند. برخلاف گیره‌های معمولی یا صفحات گیره، سیستم‌های نقطه صفر از پین‌های مکان‌یابی زمین دقیق و مکانیزم‌های pull-stud استفاده می‌کنند که با بوش‌های زیر صفحه درگیر می‌شوند. این طراحی تضمین می‌کند که هر پالت یا فیکسچر به همان موقعیت مشابه در میکرون باز می‌گردد، حتی پس از تغییرات مکرر.

مطالعه بر روی 150 مرکز ماشین‌کاری در یک دوره دو ساله نشان داد که تأسیسات با استفاده از مکان‌یابی نقطه صفر، ضایعات مربوط به راه‌اندازی را به طور متوسط ​​تا 42 درصد کاهش می‌دهند. واضح تر، انحراف استاندارد دقت موقعیت از 0.025 ± میلی متر به 0.006 ± میلی متر در هنگام تغییر از لبه یاب دستی به ارجاع نقطه صفر بهبود یافته است. تاثیر اقتصادی آن فوری است: بازکاری کمتر، تغییرات سریع‌تر، و توانایی اجرای خاموش کردن تولید با اطمینان.

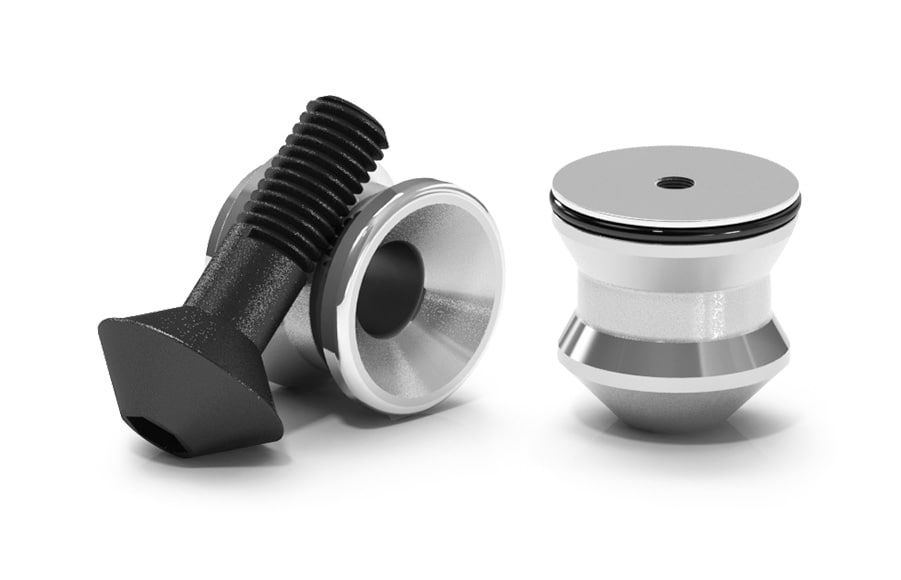

اجزای کلیدی در این دسته شامل میخ های کششی (یا میخ های کششی)، آستین های مکان یابی، و پیستون های فنری هستند. هندسه ناودانی کششی مستقیماً بر انتقال نیروی گیره و تکرارپذیری تأثیر می گذارد. برای کاربردهای با گشتاور بالا، یک گل میخ گام درشت با یک بوش فولادی سخت شده، مقاومت بالایی در برابر حرکت ریز ناشی از ارتعاش ایجاد می کند. در همین حال، آستین های مکان یابی به عنوان رابط های مقاوم در برابر سایش عمل می کنند که می توانند بدون ماشینکاری مجدد صفحه فرعی جایگزین شوند و کارایی هزینه طولانی مدت را تضمین کنند.

دستگاه مکان یابی دستی: دقت بدون پیچیدگی

در حالی که سیستم های خودکار بر تولید دسته بزرگ غالب هستند، دستگاه مکان یابی دستی ابزاری ضروری برای کارگاه‌ها، بخش‌های تحقیق و توسعه و عملیات تعمیر و نگهداری باقی می‌ماند. این دستگاه ها شامل لبه یاب، نشانگر کواکسیال و نشانگر تست شماره گیری با پایه های مغناطیسی می باشد. وظیفه اصلی آنها ایجاد یک سیستم مختصات قطعه کار نسبت به دوک ماشین است، فرآیندی که به عنوان "لبه یابی" یا "مرکز کردن" شناخته می شود.

دستگاه های مکان یابی دستی مدرن از تقویت مکانیکی یا الکترونیکی برای ارائه وضوح تا 0.001 میلی متر استفاده می کنند. به عنوان مثال، یک نشانگر نوع اهرمی با محدوده اندازه گیری 1.5 میلی متری می تواند انحراف زاویه ای یک دستگاه را به کوچکی 0.02 درجه تشخیص دهد. هنگامی که این ابزارها با یک سطح مرجع زمین دقیق جفت می شوند، به اپراتورها اجازه می دهند تا به دقت هم ترازی دست یابند که رقیب برخی از سیستم های نیمه خودکار است.

با این وجود، دستگاه های مکان یابی دستی بدون محدودیت نیستند. تکنیک اپراتور، دمای محیط و پرداخت سطح قطعه کار، همگی بر قرائت نهایی تأثیر می‌گذارند. نظرسنجی از 200 ماشین‌کار نشان داد که اپراتورهای باتجربه با استفاده از لبه یاب دستی می‌توانند به Cpk 1.33 برای تحمل 0.02 ± میلی‌متر دست یابند، در حالی که اپراتورهای تازه کار معمولاً زیر 1.0 قرار می‌گیرند. این امر بر نیاز به آموزش ساختاریافته و در صورت امکان، ادغام سیستم های نقطه صفر برای کاهش واریانس ناشی از انسان تاکید می کند.

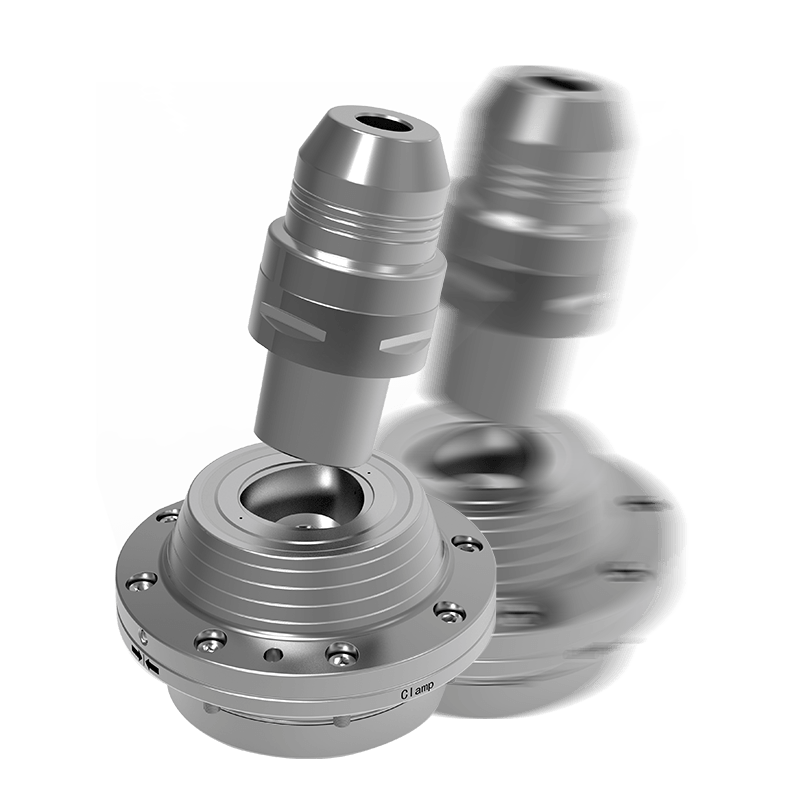

سری ساقه ابزار تغییر سریع: Spindle و ابزار پل زدن

را سری ابزار تغییر سریع ساقه نشان دهنده یک تغییر پارادایم در مدیریت ابزار است. برخلاف ساقه های جامد سنتی که برای ایمن سازی به آچار و گشتاور قابل توجهی نیاز دارند، سیستم های تعویض سریع از مکانیزم قفل توپ، کولت یا هیدرولیک استفاده می کنند که امکان تعویض ابزار را در کمتر از 10 ثانیه فراهم می کند. این سری به ویژه برای ماشینکاری با سرعت بالا (HSM) و عملیات چند برجکی، که در آن زمان تغییر ابزار مستقیماً بر زمان چرخه تأثیر می گذارد، بسیار مهم است.

داده‌های یک آزمایش صحرایی 12 ماهه در 50 مرکز ماشین‌کاری نشان می‌دهد که ساقه‌های تعویض سریع زمان تعویض ابزار را به طور متوسط ​​68 درصد کاهش می‌دهند، از 4.5 دقیقه به 1.4 دقیقه برای هر ابزار. مهمتر از آن، دقت خروجی این ساقه‌ها در لبه برش در 0.005 میلی‌متر حفظ می‌شود، که قابل مقایسه با نگهدارنده‌های شرینک فیت است، اما بدون نیاز به گرمایش القایی. این ترکیب سرعت و دقت آنها را برای عملیات خشن و تکمیل ایده آل می کند.

تجزیه و تحلیل مقایسه ای: مکان یابی در مقابل لوازم جانبی تراز

در حالی که اغلب به جای یکدیگر استفاده می شود، لوازم جانبی مکان یابی و هم ترازی اهداف مشخصی را دنبال می کنند. دستگاه های مکان یابی (مانند مکان یاب نقطه صفر و یاب دستی لبه) موقعیت قطعه کار را نسبت به سیستم مختصات دستگاه تعیین می کنند. لوازم جانبی تراز (از جمله ساقه ابزار و رابط دوک) اطمینان حاصل می کند که ابزار برش با محور دوک هم محور است و مسیر ابزار بدون خروجی اجرا می شود.

از نقطه نظر عملی، انتخاب بین این سیستم ها به حجم تولید و الزامات تحمل بستگی دارد. فروشگاه‌های با حجم کم (HMLV) با ترکیب بالا به طور قابل توجهی از مکان یاب‌های نقطه صفر و ساقه‌های تغییر سریع سود می‌برند، زیرا سربار نصب را به حداقل می‌رسانند. برعکس، دستگاه‌های مکان‌یابی دستی برای نمونه‌های اولیه و تعمیر و نگهداری که انعطاف‌پذیری بیشتر از سرعت است، ضروری هستند.

دقت تراز: رابط اسپیندل و تنظیمات ابزار

را spindle interface—whether BT, HSK, or CAPTO—acts as the critical junction between the machine and the tool. Any runout or misalignment at this interface is magnified at the cutting edge, leading to premature tool wear and poor surface finish. Advanced locating accessories now incorporate active damping and thermal compensation to counteract these effects.

دستگاه های تنظیم ابزار، مانند پیش تنظیم کننده های آفلاین و پروب های درون ماشینی، با اندازه گیری طول و قطر ابزار قبل از ورود به برش، مکمل این لوازم جانبی هستند. هنگامی که با یک ساقه با تغییر سریع و یک سیستم نگهداری نقطه صفر ادغام می شود، کل زنجیره فرآیند - از بارگذاری قطعه کار تا درگیری ابزار - قطعی می شود. این پایه و اساس ماشین‌کاری «قسمت اول صحیح» است، جایی که نیاز به تنظیمات تکراری عملاً حذف می‌شود.

مقایسه رادار: ابعاد عملکرد سیستم های مکان یابی

تعمیر و نگهداری محل کار و اجزای فیکسچر مدولار

را longevity of any locating or alignment accessory depends on proper maintenance. Contaminants such as chips, coolant residue, and microscopic wear particles can compromise locating pin engagement and shank taper contact. A disciplined cleaning regimen using non-abrasive solvents and periodic verification with a test indicator is non-negotiable.

اجزای فیکسچر مدولار - از جمله رایزرها، صفحات زاویه و صفحات فرعی - کاربرد سیستم های نقطه صفر را گسترش می دهند. با استاندارد کردن هندسه رابط، این اجزا به یک ماشین اجازه می دهد تا طیف گسترده ای از خانواده های قطعات را بدون اتصالات اختصاصی در خود جای دهد. در طی یک دوره پنج ساله، یک رویکرد مدولار می‌تواند هزینه‌های ثابت را تا 40 درصد در مقایسه با راه‌حل‌های سفارشی کاهش دهد، در حالی که زمان ارائه محصول جدید را نیز کوتاه می‌کند.
