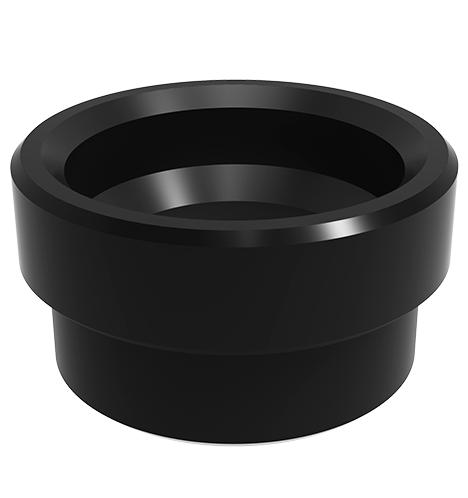

لوازم جانبی مرتبط

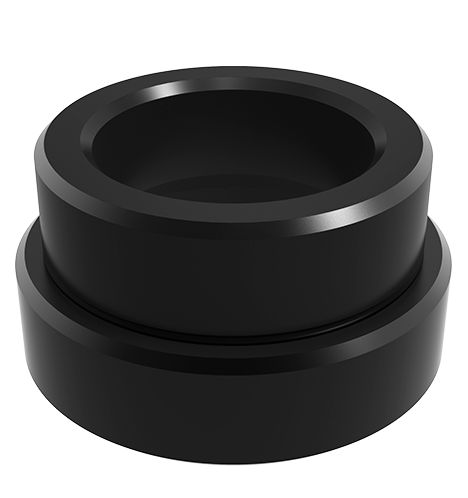

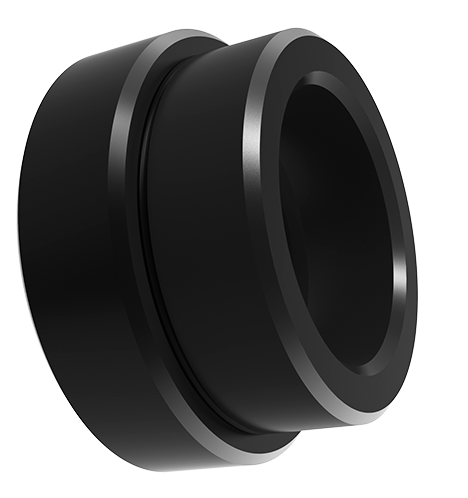

ارتفاع آن 12.1 میلی متر و وزن 20 گرم است. بدن آن فیلم اکسید فروروزوفری خاموش شده و خونگرم است.
دقت موقعیت تکراری آن 0.013 میلی متر.
آستین موقعیت را درون صفحه سوئیچ گیره قرار دهید و با قفل توپ و آستین پذیرش همکاری کنید.
پ. دقت موقعیت یابی تکراری به موقعیت یابی آستین بستگی دارد. هنگام استفاده از دو آستین موقعیتی سطح اول ، اگر مرکز به مرکز فاصله دو سوراخ در محدوده تحمل باشد از 0.005 میلی متر پوند ، سپس دقت موقعیت یابی تکراری می تواند در 0.013mm. inducies نگه داشته شود
بدن: فیلم اکسید فروروزوفریک خاموش و معتدل .
| تعداد ابعاد | Ød1 | Ød2 | Ød3 | Ød4 | سخنرانی | H1 | وزن (G) |
|---|---|---|---|---|---|---|---|
| JT1629 | 22 | 16 | 20.65 | 18.6 | 12.1 | 7.24 | 20 |
| JT2032 | 28 | 20 | 24.77 | 32.2 | 17.1 | 8.4 | 50 |
| JT2540 | 35 | 25 | 30.35 | 40.2 | 21 | 10.3 | 80 |
| JT3048 | 42 | 30 | 36.2 | 48.2 | 21.8 | 10.7 | 125 |
| تعداد ابعاد | mm | Øn | ضخامت صفحه کامپوزیت H (حداقل) | L1 |
|---|---|---|---|---|
| JT1629 | 22 | 29 | 20 | 7.24 |
| JT2032 | 28 | 33 | 25 | 8.74 |
| JT2540 | 35 | 41 | 25 | 10.54 |
| JT3048 | 42 | 49 | 30 | 10.95 |
