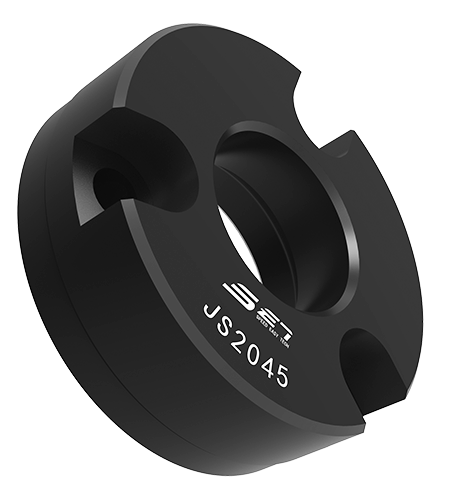

ارتفاع آن 11.56 میلی متر و وزن 60 گرم است. بدن آن فیلم اکسید فروروزوفری خاموش شده و خونگرم است.
دقت موقعیت تکراری آن 0.013 میلی متر.

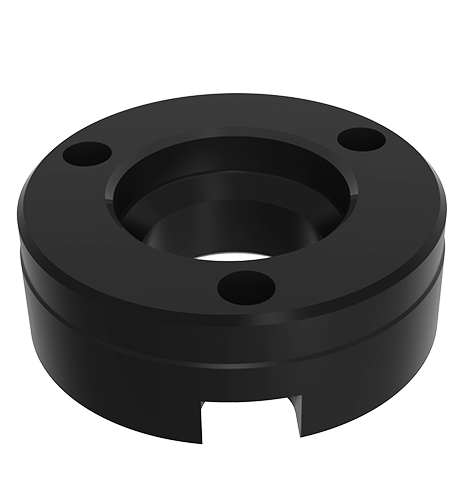

آستین موقعیت را درون صفحه سوئیچ گیره قرار دهید و با قفل توپ و آستین پذیرش همکاری کنید.
پ. دقت موقعیت یابی تکراری به موقعیت یابی آستین بستگی دارد. هنگام استفاده از دو آستین موقعیتی سطح اول ، اگر مرکز به مرکز فاصله دو سوراخ در محدوده تحمل باشد از 0.005 میلی متر پوند ، سپس دقت موقعیت یابی تکراری می تواند در 0.013mm. inducies نگه داشته شود
بدن: فیلم اکسید فروروزوفریک خاموش و معتدل .
| تعداد ابعاد | Ød1 | Ød2 | Ød3 | Ød4 | سخنرانی | H1 | مگس | Øn | وزن (G) |
|---|---|---|---|---|---|---|---|---|---|
| JS1637 | 37 | 16 | 4.5 | 20.65 | 11.56 | 4.6 | 7.6 | 29 | 60 |
| JS2045 | 45 | 20 | 5.4 | 24.77 | 15.8 | 6.2 | 9.5 | 35 | 140 |
| JS2555 | 55 | 25 | 6.4 | 30.35 | 19.94 | 7.3 | 11 | 42 | 200 |
| JS3060 | 60 | 30 | 6.4 | 36.2 | 21.77 | 7.3 | 11 | 48 | 305 |
| تعداد ابعاد | Ød1 | Ød2 | Ød3 | Ød4 | ضخامت صفحه کامپوزیت H (حداقل) | H1 | H2 | H3 | مگس |
|---|---|---|---|---|---|---|---|---|---|
| JS1637 | 37 | 21 | 14.5 | 37 | 20 | 11.91 | 3 | 20 | M4*7 |
| JS2045 | 45 | 21 | 17.5 | 45 | 25 | 16.21 | 3 | 25 | M5*9 |
| JS2555 | 55 | 25.5 | 21 | 55 | 25 | 20.32 | 3 | 25 | M6*10 |
| JS3060 | 60 | 30.5 | 24 | 60 | 30 | 22.15 | 3 | 30 | M6*11 |
