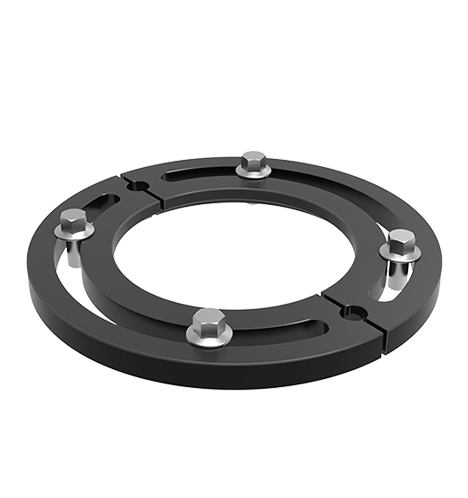

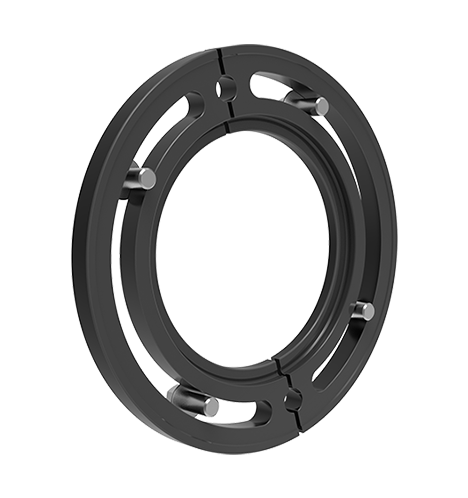

فلنج ثابت ، P20 ، سطح نیتریدر حمام نمک QPQ.
قطر 198 میلی متر ، ضخامت 13.5 میلی متر (بدون پیچ).
مورد استفاده برای نصب جدول موقعیت صفر مجهز به جدول (LQTMS) در جدول دستگاه.
می توان برای جداول اندازه T-Slot مختلف استفاده کرد .
فلنج های ثابت برای نصب نوع mesa (LQTMS) در جدول دستگاه استفاده می شود.
مناسب برای اندازه های مختلف T-Slot از جدول .
| شماره سفارش | تعداد ابعاد | Ød | Ødb | Ølk | Øl | مگس | سخنرانی | Øe | پیچ تطبیق |
|---|---|---|---|---|---|---|---|---|---|
| GDFL-5 | q5 | 120 | 69.5 | 88 | 96.5 | 8.5 | 9 | 79.4 | m8 |
| GDFL-10 | q10 | 170 | 100 | 127 | 167.5 | 10.5 | 11.5 | 113 | M10 |
| GDFL-20 | q20 | 198 | 128 | 155 | 137.5 | 12.5 | 13.5 | 139 | M12 |
