سیستم گیره ، طیف کاملی از سیستم بستن صفر را برای کمک به انقلاب جدید در ماشینکاری تنظیم کرده است!

طیف گسترده ای از دستگیره های نقطه صفر که توسط Suidel ساخته شده است همه کاره است و می توان در پالت های ماشین ، بسترها ، صفحات مربع ، ستون ها ، برج ها و پل های چرخان برای کلیه فرآیندهای مکانیکی مشترک مانند فرز ، چرخش ، سنگ زنی ، خوردگی و نیمکت های آزمایشی برای تجهیزات مونتاژ نصب کرد. گیربکس های تغییر سریع ساخته شده از فولاد ابزار با کیفیت بالا از نظر مکانیکی بسته شده و قفل می شوند. ویژگی های طیف گسترده ای از سیستم های بستن Suyi De عبارتند از: ساده و بادوام ، آسان برای تمیز کردن ، طراحی بسته بندی کامل و دقت موقعیت یابی بالا.
با تجربه غنی در زمینه پردازش مکانیکی ، ما همچنان به غنی سازی ترکیب محصولات برای تولید ابزار تصفیه شده و هوشمند تر ، و پاسخگویی به انواع نیازهای راه حل های نوآورانه سیستم فناوری بستن برای مشتریان ، کمک به شرکت ها برای ایجاد راندمان بالا ، دقت بالا ، خط تولید ماشینکاری با کیفیت بالا را برآورده می کنیم.
سری سیستم Gripper System سریع تغییر دستی
01

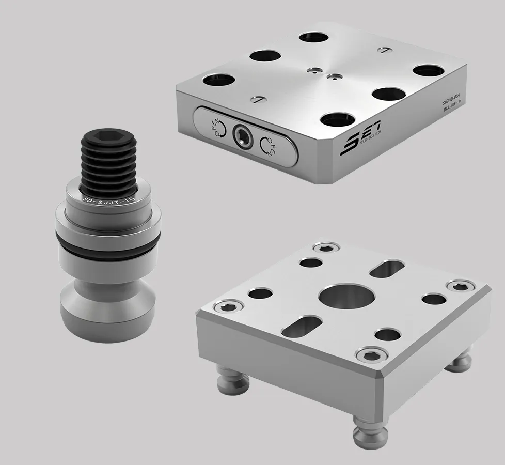

سری موقعیت یابی صفر دستی

pin پین قفل دستی دستی پالت دستی چهار واحدی دستی
با ترکیبی از سیستم موقعیت یابی صفر دستی و معاون دستی ، طراحی مدولار قفل قوی به سرعت تحقق می یابد که می تواند باعث بستن سریع در خارج از ابزار دستگاه و بهبود راندمان پردازش شود.
ویژگی های موقعیت یابی
به صورت دستی گیره و باز کردن قفل
مواد: فولاد ضد زنگ (یا سفارشی)
سخت شدن سطح و پیستون
دقت موقعیت یابی مکرر <0.01 میلی متر ±
حداکثر گشتاور: 60 نیوتن متر
خصوصیات پالت
مواد: فولاد مرده (یا سفارشی)
الزامات ویژه قابل تنظیم است
ویژگی های روپوش
سخت سازی
عملکرد محدود کردن آزادی جهت x و y
02
سریال

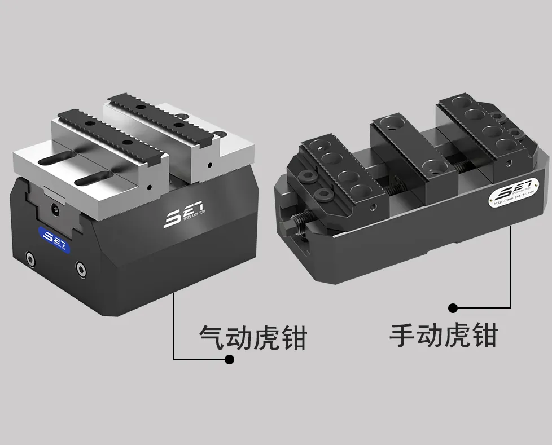

▲ کتابچه راهنمای پنوماتیک
از معاون جیر می توان در رابطه با سیستم موقعیت یابی صفر استفاده کرد تا به سرعت کل دستگاه بستن را در چند ثانیه تغییر دهد. طراحی مسطح و فضا ، به ویژه برای راه حل های اتوماسیون با ذخیره سازی قطعه کار در هنگام ترکیب با سیستم های تغییر سریع مناسب است.
ویژگی های مهم و مهم
باز شدن سریع ، قفل ، مهر و موم دوتایی ، عملکرد آب بندی خوب
مواد: فولاد سازه آلیاژ
مرکز با استفاده از مرکز تحمل دو طرفه ، آسان برای کار
دقت موقعیت یابی مکرر <0.01 میلی متر ±
معاون خود اختصاصی ابزاری همه کاره است که می تواند برای گرفتن مواد خالی ، صفحات یا پروفایل استفاده شود. بلبرینگ مرکز از قبل محکم و بدون شکاف و کشویی های نصب شده اضافی ، تکرارپذیری تا 0.01 میلی متر پوند ، عمق بستن کوچک (3 میلی متر) و امکان دستیابی به ماشینکاری چند طرفه در یک سیستم بستن واحد را تضمین می کند.
ویژگی های معاون پنوماتیک
منبع هوا باز ، گیره بهار ، منبع هوا تحت فشار قرار می گیرد
مواد: فولاد ضد زنگ سخت شده
درمان سخت شدن سطح و ریلی
دقت موقعیت یابی مکرر <0.01 میلی متر ±
ویس پنوماتیک که توسط Suide ساخته شده است به یک مجموعه بهاری در داخل برای نیروی بستن بالاتر مجهز شده است. هنگامی که منبع هوا وجود نداشته باشد ، ویس هنوز هم می تواند یک نیروی بست بالا را حفظ کند. علاوه بر این ، موقعیت GRIP را می توان از طریق فشار پویا یا یک مسیر هوای یکپارچه کنترل کرد ، که باعث می شود که در برنامه های اتوماسیون ، ویس حتی مفیدتر شود.
03

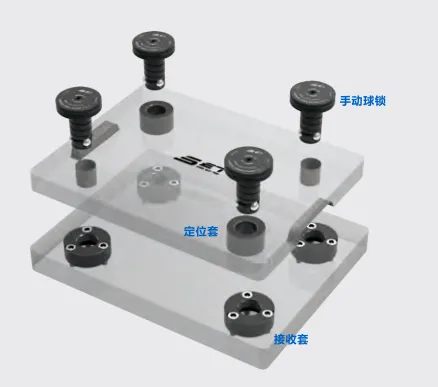

سیستم قفل توپ دستی

اجزای اصلی: دریافت آستین (قرار داده شده در صفحه پایه) ، آستین موقعیت یابی (قرار داده شده در سینی) قفل توپ دستی
کاربردهای اصلی: می تواند به سرعت و دقیق موقعیت یابی و قفل کردن مجموعه کامل وسایل را تکمیل کند. مناسب برای دسته کوچک ، قطعه کار چند متغیره تغییر سریع
خاصیت
سریع: تعویض کامل فیکسچر تا 1 دقیقه طول می کشد
دقت موقعیت یابی مکرر: در فاصله 0.013 میلی متر پوند
نیروی بستن: ظرفیت تحمل قفل توپ 36 تن است
عملکرد ساده: موقعیت یابی قفل یک قدم برای دستیابی
کم هزینه: فقط یک مجموعه از صفحات پایه ، جایگزینی نامحدود پالت پردازش محصولات مختلف
تعمیر و نگهداری: قطعات قابل تعویض و قابل تعویض هستند
04

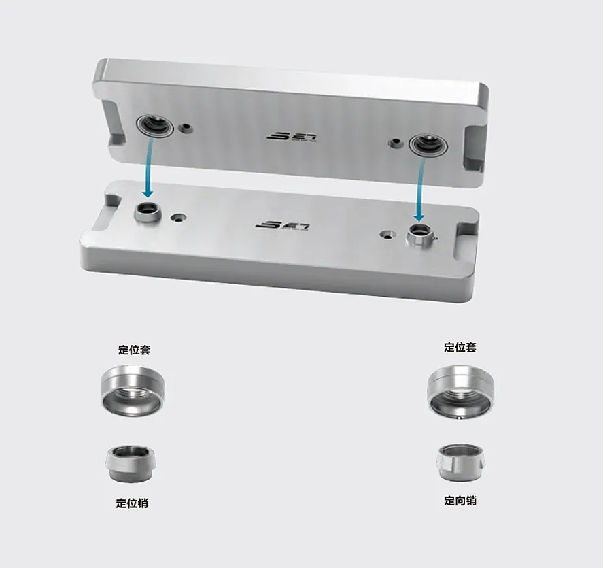

حلقه مکان یابی دستی

حلقه موقعیت یابی دستی دستگاهی است که فقط برای تکمیل موقعیت یابی با دقت بالا به پیچ و مهره نیاز دارد.
خاصیت
به صورت دستی مکان یابی را قفل کنید و باز کنید
دقت موقعیت یابی مکرر <0.003 میلی متر mm
مواد: فولاد ضد زنگ سخت شده
موقعیت سریع و دقیق پالت و بستر
طراحی جمع و جور برای استفاده کارآمد از فضا
مورد درخواست سیستم بستن
01

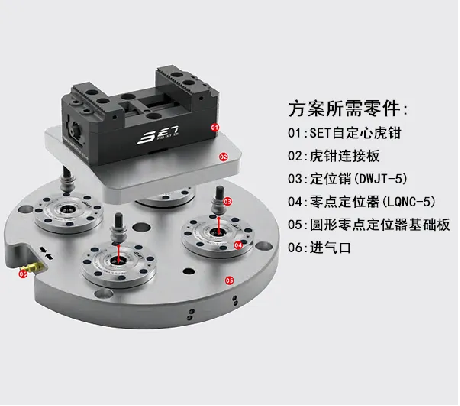

معاون خود محور

● معاون خود محور در جدول موقعیت یابی صفر دایره ای پنج محور استفاده می شود
● این برنامه می تواند به سرعت جایگزین معاون خود محور شود ، و کارآیی کار را تا حد زیادی بهبود بخشد
02

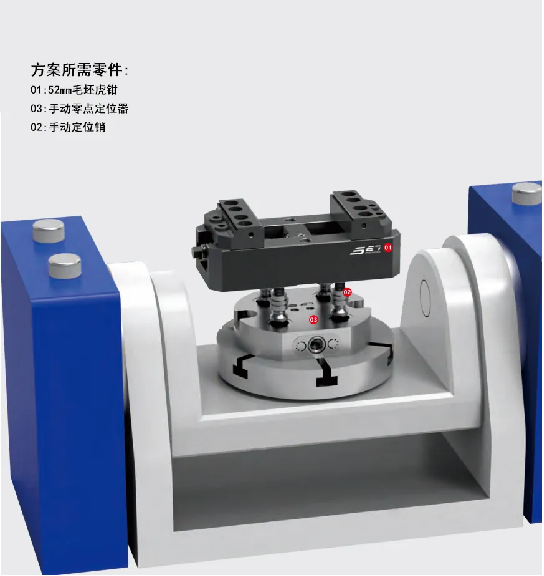

موقعیت یار دستی صفر

wise خود محور دستی با موقعیت 52 میلی متر موقعیت یابی صفر صفر
● بارگیری سریع ، بدون نیاز به تنظیم ، نیروی گیره بزرگ
● می تواند پردازش تداخل نامرئی و بدون کانتور را تحقق بخشد
03

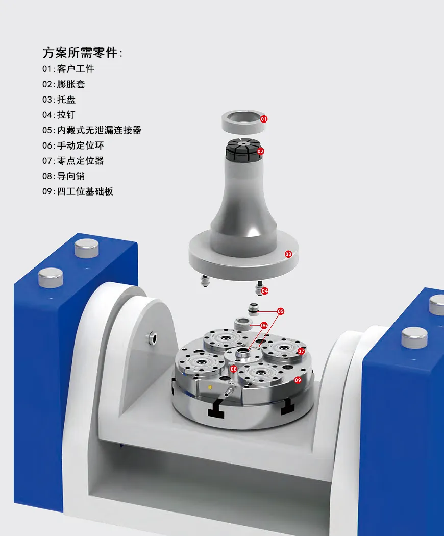

حلقه مکان یابی دستی

● حلقه مخروط انعطاف پذیر مرکز برای اطمینان از دقت موقعیت یابی مرکز و همیشه بدون تغییر باقی می مانند
connectors بدون نشت اجازه اتصال سریع وسایل هیدرولیک یا پنوماتیک را می دهد
در زمینه هوافضا ، تولید خودکار ، تولید هوشمند لیزر ، تولید خودرو ، خط تولید ماشین آلات ، ما همیشه به نیازهای خاص شما توجه می کنیم تا راه حل های فیکسچر با کیفیت بالا را برای شما فراهم کنیم. به خصوص برای تولید فیکسچر انبوه و تغییر سریع مناسب است ، به طوری که تولید مکانیکی برای بهبود راندمان تولید 90 ٪ است. SET به فناوری پردازش با کیفیت بالا و الزامات فنی تعالی متکی است ، راه حل های فنی را برای بسیاری از شرکت های مشهور جهان ارائه داده است. مجموعه توانایی طراحی ، تولید ، آزمایش و فروش کل راه حل را دارد تا از یک محصول با کیفیت بالا و با کیفیت بالا اطمینان حاصل کند .
