سیستم بستن نقطه صفر مخروطی هشت ضلعی | ارتقاء ماشینکاری انعطاف پذیر تراش CNC و راه حل کار خانگی
مقدمه
تولید مخلوط با اختلاط بالا و دسته کوچک به حالت اصلی عملیات در صنایع ماشینکاری مدرن تبدیل شده است. تراش های افقی CNC و مراکز تراشکاری معمولاً با محدودیت های جریان کار معمولی روبرو هستند، از جمله تعویض لوازم خسته کننده، هم ترازی دستی وقت گیر، دقت گیره ناپایدار، مراجع معیار ناسازگار در سراسر رویه های کاری، و سازگاری کم با خطوط تولید خودکار.
راه حل های سنتی گیره چاک به 20 تا 40 دقیقه برای یک تعویض ثابت نیاز دارند که در نتیجه کارایی زمان کار دستگاه کافی نیست. قطعات کار با دیواره نازک و دقیق اغلب از تغییر شکل گیرهای و ثبات ابعادی ضعیف رنج میبرند، تولید انبوه خودکار پایدار و ماشینکاری بدون نظارت را محدود میکنند.
برای حل این تنگناهای رایج صنعتی، SET به طور مستقل یک سیستم گیره نقطه صفر مخروطی هشت ضلعی اختصاصی برای پردازش تراش افقی ایجاد کرد. این سیستم دارای موقعیتیابی محدودیت هشت ضلعی دو طرفه، رابطهای مدولار جهانی، تشخیص هوشمند و عملکردهای تمیز کردن خودکار، و همچنین سازههای بار سنگین با استحکام بالا، راهحلهای استاندارد شده، با دقت بالا و تغییر سریع در محل کار را ارائه میدهد. این به عنوان یک جایگزین قابل اعتماد داخلی برای تجهیزات پیشرفته وارداتی عمل می کند که به طور گسترده برای خودرو، هوافضا، ماشین آلات دقیق و سایر سناریوهای ماشینکاری با استاندارد بالا قابل استفاده است.
1. محدودیت های اصلی گیره تراش افقی سنتی
تجهیزات تقسیم دستی، هیدرولیک و پنوماتیک معمولی فاقد استانداردهای معیار یکپارچه و ساختارهای سریع تغییر هستند که منجر به سازگاری ضعیف برای تولید مخلوط انعطاف پذیر می شود. پنج چالش پردازش معمولی به شرح زیر خلاصه می شود:
راندمان کم تغییر و استفاده ناکافی از ماشین
جایگزینی وسایل سنتی شامل جداسازی مکرر، تراز دستی نشانگر شماره گیری و تنظیم مجدد ابزار است. هر فرآیند تغییر 20 تا 40 دقیقه طول می کشد و زمان برش موثر را در طول تعویض مکرر مدل اشغال می کند. اکثر کارگاههای ماشینکاری نرخ بهرهبرداری از ماشین را زیر 60% در حالتهای گیره معمولی نگه میدارند.
وابستگی دستی بالا و دقت دسته ای ناپایدار
کیفیت بستن و موقعیت یابی به شدت به کالیبراسیون دستی بستگی دارد که به ناچار خطاهای انسانی ایجاد می کند. قطعات شافت دیواره نازک و اجزای دیسک دقیق مستعد تغییر شکل بستن هستند که در نتیجه ابعاد دسته ای پراکنده و نرخ نقص نسبتاً بالا ایجاد می شود.
ارجاع افست و خطاهای انباشته در سراسر رویه ها
قطعات کار نیاز به بستن و قرار دادن مکرر در طول انتقال چند ایستگاه دارند. انحراف معیار مستمر باعث خطاهای پردازشی بر هم میشود که نیازهای دقت را برای ماشینکاری با دقت بالا برآورده نمیکند.
رابط های غیر جهانی که ارتقاء خودکار را محدود می کند
وسایل سنتی سازه های اتصال غیر استاندارد را بدون عملکردهای یکپارچه تمیز کردن و تشخیص صندلی اتخاذ می کنند، که مطابقت با سیستم های بارگیری و تخلیه رباتیک را دشوار می کند و مانع از تحقق تولید هوشمند بدون مراقبت می شود.
سفتی گیره ناکافی برای ماشینکاری با بارهای سنگین
فیکسچرهای معمولی دارای ساختارهای محدود ساده با مقاومت برشی محدود هستند. قطعات کار مستعد ارتعاش و جابجایی جزئی در هنگام برداشتن انبارهای سنگین هستند که باعث کاهش پایداری کلی ماشینکاری میشود.
2. ساختار سیستم و اصل کار

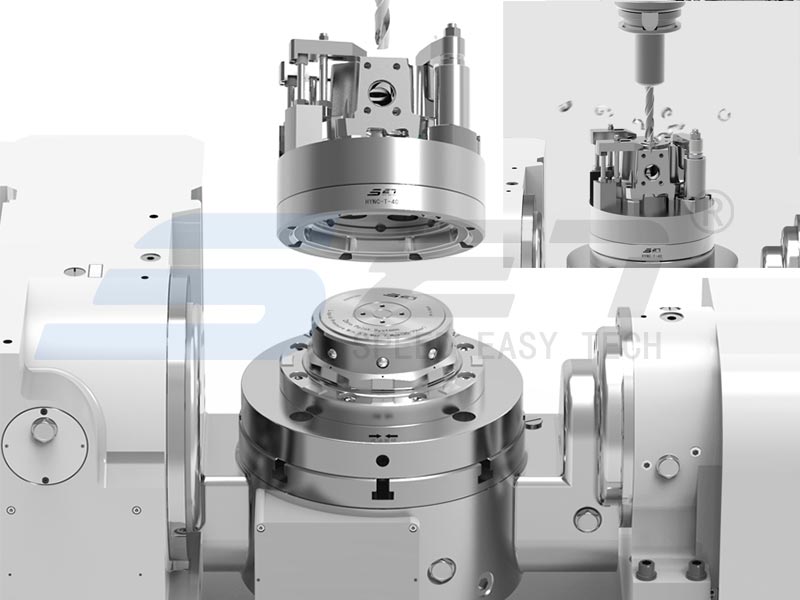

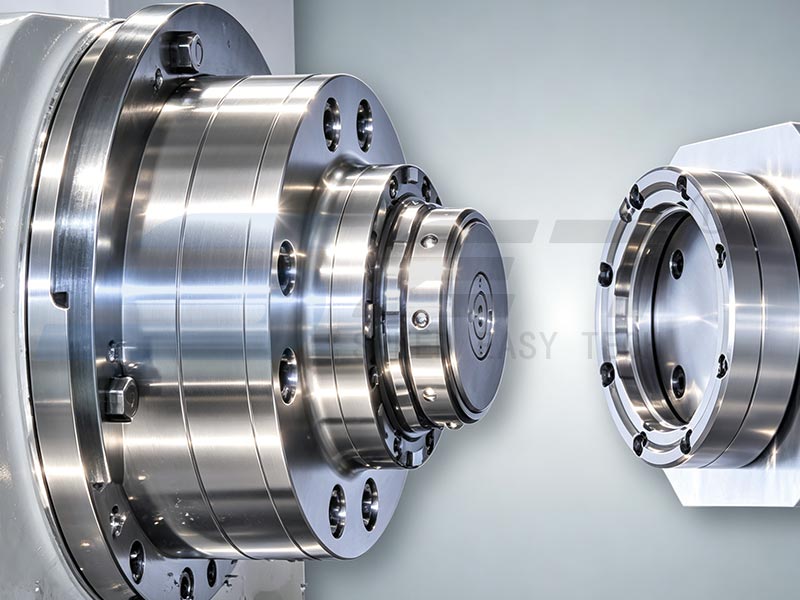

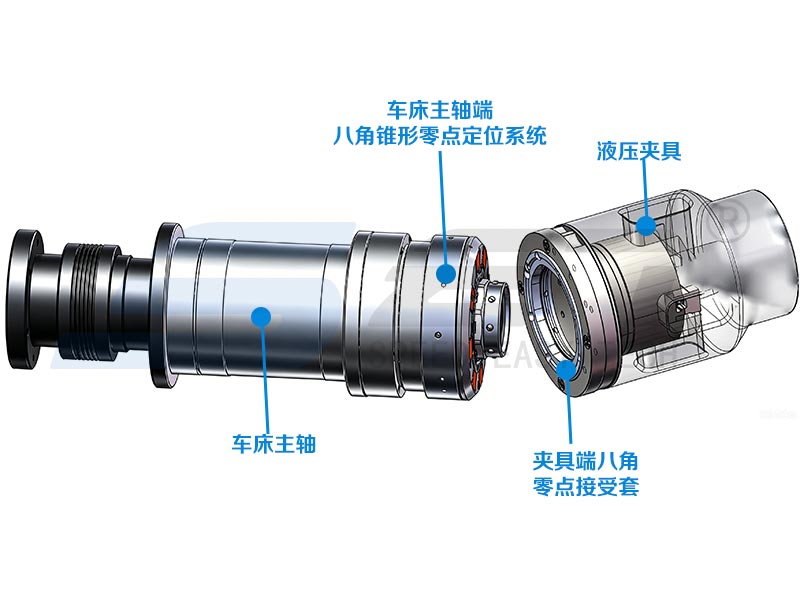

سفارشی سازی شده برای چاک های تراش افقی 8 تا 10 اینچی، سیستم بستن هشت ضلعی نقطه صفر مخروطی SET شامل یک محرک گیره انتهای دوک و یک آستین دریافت کننده انتهای فیکسچر است که با فیکسچرهای چاک استاندارد هیدرولیک، دستی و پنوماتیکی سازگار است.
محرک گیره بر روی دوک دستگاه ثابت است، در حالی که آستین دریافت کننده روی صفحه انتهایی فیکسچر یکپارچه شده است. این سیستم که توسط میله کشی دوک تراش هدایت می شود، باز کردن، بسته شدن و گیره دقیق دستگاه را بدون تنظیم دستی انجام می دهد و از تبادل سریع انواع مختلف وسایل پشتیبانی می کند.
واحد هسته از یک ساختار محدودیت دو طرفه خود محور مخروطی هشت ضلعی استفاده می کند. طراحی محدود کننده اتصالات چند سطحی مقاومت برشی را بهبود می بخشد و استحکام موقعیت و پایداری عملیاتی را تا حد زیادی افزایش می دهد. با بهینه سازی قطر گل میخ کششی و ساختار انتقال نیروی پیستون، توپ های فولادی قفل داخلی نیروی گیره یکنواخت و پایدار برای اطمینان از عملکرد موقعیت یابی با دقت بالا و سفت و سخت تولید می کنند.
این سیستم مجهز به گل میخ های کششی نمایه شده با سوراخ، از نصب قطعات کار طولانی و فوق العاده بالا که در داخل چاک تعبیه شده اند پشتیبانی می کند. این به طور موثر مشکلات گیره ناپایدار را برای اجزای شکل خاص حل می کند و با نیازهای ماشینکاری در سفرهای زیاد و سختی بالا سازگار است.
3. مزایای فنی اصلی
3.1 دقت موقعیت یابی در سطح میکرون با استحکام و پایداری برتر
این سیستم با ترکیب محدودیتهای دوگانه خود محوری مخروطی هشت ضلعی و قفل توپ فولادی چند نقطهای، دقت موقعیتیابی تکراری پایدار را در 0.005 میلیمتر ارائه میکند و خطاهای تراز دستی و انحراف انباشته از روشهای مکرر بستن را حذف میکند.
ساختار محدودیت دو طرفه مقاومت برشی قوی را ایجاد می کند و وضعیت گیره پایدار را بدون لرزش یا جابجایی در طول برش سنگین حفظ می کند. این به طور کامل با سناریوهای پردازش با دقت بالا و بار بالا، از جمله قطعات دیواره نازک هوافضا، اجزای شفت دقیق و آهنگری های سنگین سازگار است.
3.2 رابط استاندارد جهانی برای تغییر سریع در سطح دقیقه
رابط ثابت جهانی یکپارچه با دستگاه های چاک تراش افقی سری کامل سازگار است. هیچ تغییری در ماشین ابزار برای تعویض سریع وسایل لازم نیست. این سیستم از پیشتنظیم آفلاین پشتیبانی میکند، که فقط به اتصال ساده و قفل کردن ابزارهای ماشینی نیاز دارد.
زمان تعویض تک فیکسچر به 1 تا 3 دقیقه کاهش می یابد، به طور موثری زمان بیکاری دستگاه را کاهش می دهد و به طور قابل توجهی انعطاف پذیری تولید را برای تولید دسته ای مخلوط چندگانه بهبود می بخشد.
3.3 تشخیص هوشمند و تمیز کردن هوا برای تولید بدون سرنشین
سنسورهای تشخیص سفتی هوای داخلی، وضعیت اتصالات و قفل شدن وسایل را به صورت بلادرنگ کنترل میکنند و به طور موثر از گیره ناقص و خطرات گیره شل جلوگیری میکنند. ساختار یکپارچه تمیز کننده هوا به طور خودکار خرده های آهن و گرد و غبار را از سطوح قرار می گیرد و از انحراف دقیق ناشی از آلاینده های باقی مانده جلوگیری می کند.
این سیستم از ماشینکاری مداوم 24 ساعته بدون مراقبت و اتصال بدون درز با تجهیزات بارگیری و تخلیه خودکار پشتیبانی میکند و پایه محکمی برای کارگاههای هوشمند خاموش کردن چراغها ایجاد میکند.
3.4 ساختار سنگین تقویت شده برای تولید طولانی مدت با شدت بالا
به طور خاص برای محیطهای برش فلزات سنگین بهینهسازی شده است، اجزای هستهای که نیروی باربر دارند از نظر ساختاری با مقاومت در برابر ضربه و مقاومت در برابر خستگی افزایش یافتهاند. این سیستم از میلیونها چرخه قفل پایدار پشتیبانی میکند، عملکرد ساختاری پایدار و دقت ثابت را در طول تولید مداوم طولانیمدت با بار بالا حفظ میکند.
3.5 سیستم معیار یکپارچه برای انتقال انعطاف پذیر متقابل
این سیستم معیارهای ماشینکاری، کالیبراسیون و بازرسی را در یک استاندارد یکپارچه ادغام می کند. قطعه کار می تواند در تجهیزات مختلف و روش های کاری بدون موقعیت یابی مکرر گردش کند و خطاهای پردازش انباشته را از بین ببرد.
این به طور موثر تغییر شکل گیره قطعه کار جدار نازک را کنترل می کند و دقت ابعاد دسته ای ثابت را تضمین می کند، موانع تولید تک فرآیند ایزوله را می شکند و با طرح های تولید خط مونتاژ انعطاف پذیر سازگار می شود.
4. مزایای برنامه در محل قابل سنجش
دادههای کاربردی کارگاه، بهینهسازی جامع تولید را پس از اتخاذ سیستم بستن نقطه صفر مخروطی هشت ضلعی SET تأیید میکند:
بهبود راندمان تغییر و استفاده از ماشین
روشهای تنظیم دستی و تنظیم ابزار حذف شدهاند و زمان کمکی بدون برش را تا بیش از 90% کاهش میدهند. متوسط نرخ بهره برداری از ماشین آلات به بالای 85 درصد می رسد، با ظرفیت تولید کلی کارگاه 30 درصد به 55 درصد افزایش می یابد.
دقت ماشینکاری پایدار و کاهش نرخ معیوب
موقعیت یابی تکراری در سطح میکرون از خطاهای دستی جلوگیری می کند و کنترل تغییر شکل گیره را بهینه می کند. سازگاری ابعادی قطعه کار دسته ای بسیار بهبود یافته است و نرخ معیوب کارگاه را تا بیش از 50٪ کاهش می دهد.
سازگاری اتوماسیون از ساخت چراغهای خاموش پشتیبانی میکند
رابطهای استاندارد شده با بازوهای روباتیک و سیستمهای جابجایی خودکار AGV مطابقت دارند و اتوماسیون کامل فرآیند تعویض فیکسچر، بستن قطعه کار و ماشینکاری مداوم را تحقق میبخشند. سرمایهگذاری نیروی کار دستی بیش از 40 درصد کاهش مییابد که از تولید پایدار 24 ساعته چرخشی بدون مراقبت حمایت میکند.
جایگزین مقرون به صرفه داخلی هزینه تولید بلند مدت را بهینه می کند
این سیستم به عنوان یک جایگزین عملی برای تجهیزات وارداتی گرانقیمت عمل میکند که دارای هزینه خرید پایینتر، چرخه تحویل کوتاهتر و نگهداری راحت پس از فروش است. اجزای ماژولار عمر طولانی را ارائه می دهند، به طور موثر میانگین هزینه های عملیاتی را کاهش می دهند و چرخه بازگشت پروژه را کوتاه می کنند.
5. سناریوی کامل سازگاری برنامه
تجهیزات سازگار
مناسب برای ماشین های تراش افقی CNC 8 تا 10 اینچی، ماشین های تراش افقی 4 محوره، مراکز کامپوزیت آسیاب چرخشی و تراش های افقی سنگین. از پیش نصب بر روی تجهیزات جدید و مقاوم سازی فنی ماشین ابزارهای قدیمی بدون تغییرات گسترده بستر پشتیبانی می کند.
قطعات کار و حالت های تولید سازگار
قابل استفاده برای قطعات دوار دقیق مختلف، از جمله اجزای شفت، قطعات دیسک، قطعات ساختاری دیواره نازک هوافضا، محفظه جعبه دنده و دوک های موتور. این پردازش تک تکه سفارشی، تولید دسته ای مخلوط کوچک و متوسط و سناریوهای تولید انبوه استاندارد شده را پوشش می دهد.
6. نتیجه گیری و چشم انداز صنعت
هسته اصلی ارتقاء تولید انعطاف پذیر تراش افقی در بازسازی استاندارد و دقیق معیارهای گیره قطعه کار نهفته است. سیستم بستن نقطه صفر مخروطی هشت ضلعی SET نقاط درد صنعتی معمولی از جمله تغییر آهسته، دقت ناپایدار، استحکام گیره ناکافی و سازگاری ضعیف اتوماسیون را از طریق چهار مزیت اصلی حل می کند: موقعیت یابی محدودیت دو طرفه هشت ضلعی، رابط کاربری با تغییر سریع جهانی، ساختار قابل اعتماد با بارگذاری بالا برای عملکردهای داخلی تطبیقی سنگین لوازم گران قیمت وارداتی
برخلاف روند صنعتی تولید چند تنوع و تحویل کوتاه، لامپ های استاندارد شده با تغییر سریع نقطه صفر به تجهیزات پشتیبانی ضروری برای خطوط تولید ماشین تراش افقی مدرن تبدیل شده اند. این راه حل به شرکتهای ماشینکاری کمک میکند تا به تقاضاهای نوسان سفارش پاسخ دهند، اتوماسیون کارگاهها و سطوح دیجیتالیسازی را بهبود بخشند، و مزیتهای رقابتی پایدار درازمدت در تولید هوشمند دقیق ایجاد کنند.
شرکتهایی که نیاز به ارتقاء دستگاههای تراش دارند میتوانند با تیم فنی SET برای راهحلهای سفارشی نگهداری نقطه صفر مطابق با مدلهای تجهیزات خاص، مشخصات قطعه کار و حالتهای تولید مشورت کنند.
