راه حل کاری تغییر سریع نقطه صفر برای آسیاب های خسته کننده افقی قالب های سنگین

مقدمه

آسیاب های حفاری افقی تجهیزات پردازش ضروری برای حفره های عمیق و ماشینکاری حفره دقیق در صنعت تولید قالب های سنگین هستند. با این وجود، اکثر کارخانه‌های قالب‌سازی با محدودیت‌های پردازش مداوم ناشی از روش‌های گیره سنتی، از جمله راه‌اندازی زمان‌بر قطعه کار، دقت تنظیم دستی ناسازگار، تغییر دسته ناکارآمد، و موقعیت ناپایدار برای اجزای قالب بزرگ و سنگین مواجه هستند.
Suzhou SET Industrial Equipment System Co., Ltd. (SET) در تحقیق و توسعه و ساخت سیستم های موقعیت یابی نقطه صفر صنعتی تخصص دارد. برای رسیدگی به نقاط درد رایج در پردازش قالب‌های سنگین، SET یک راه‌حل اختصاصی با تغییر سریع نقطه صفر برای آسیاب‌های حفاری افقی توسعه داده است. این سیستم با دقت موقعیت یابی تکراری در سطح میکرون و ساختار قفل بار سنگین سفت و سخت، پایداری و کارایی ماشینکاری قالب های سنگین را بهبود می بخشد و به سازندگان قالب کمک می کند تا به جریان های کاری تولید انعطاف پذیر و با بازده بالا دست یابند.

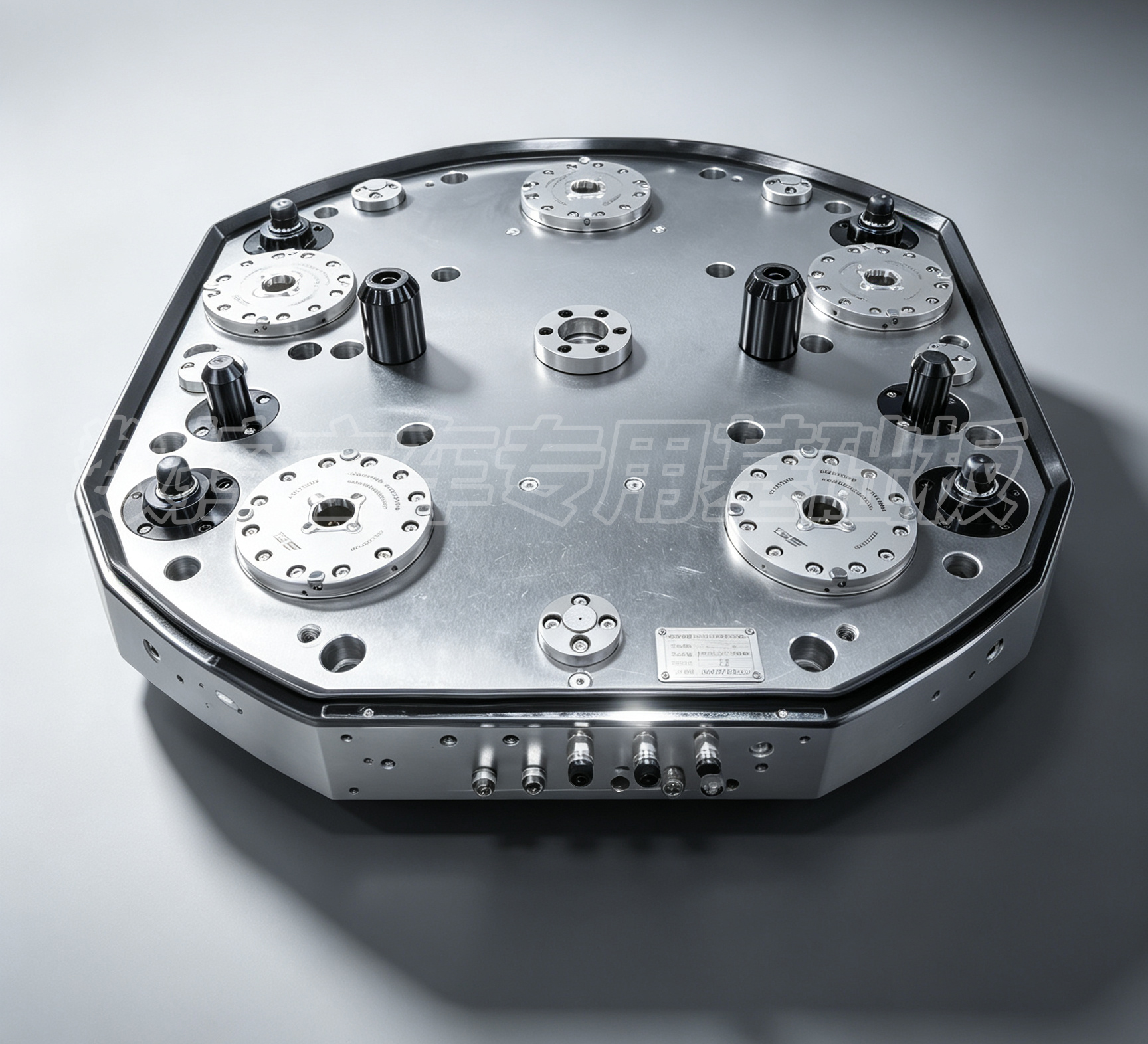

zero point positioning system

1. چالش‌های صنعت: محدودیت‌های کلیدی در ماشین‌کاری افقی قالب‌های سنگین

قالب‌های سنگین، از جمله قالب‌های پانل خودرو، قالب‌های تزریق بزرگ و قالب‌های ریخته‌گری، با ابعاد بزرگ، وزن سنگین، الزامات دقیق دقیق و ویژگی‌های تولید با حجم کم با مخلوط بالا مشخص می‌شوند. روش های گیره و موقعیت یابی سنتی محدودیت های پردازشی متعددی را برای عملیات حفاری افقی ایجاد می کند:
راندمان بستن کم : اپراتورها معمولاً 2 تا 3 ساعت برای تنظیم نشانگر صفحه و تنظیم صفحه فشار در طول تعویض قطعه کار صرف می کنند. طولانی‌تر شدن زمان بی‌کار بودن دستگاه، اثربخشی کلی تجهیزات را تا حد زیادی کاهش می‌دهد، به طوری که اکثر کارگاه‌ها استفاده از دستگاه را زیر 50 درصد نگه می‌دارند.
تکرارپذیری موقعیت یابی ناپایدار : نتایج تراز دستی بر اساس تجربه اپراتور متفاوت است و اغلب باعث ایجاد انحراف موقعیت بیش از 0.02 میلی متر می شود. چنین ناهماهنگی‌هایی به راحتی باعث مشکلات خارج از تحمل در هم‌محور بودن حفره‌های عمیق و دقت موقعیت حفره می‌شوند و نسبت ضایعات و دوباره کاری را افزایش می‌دهند.
ارتعاش و جابجایی قطعه کار تحت برش سنگین : بستن صفحه فشار معمولی نیروی نگهدارنده پراکنده را فراهم می کند. در طول برداشتن انبارهای سنگین، قطعات کار قالب بزرگ تمایل به ارتعاش یا جابه‌جایی جزئی دارند که منجر به کیفیت پایین سطح پایین و سایش ابزار تسریع می‌شود.
انعطاف پذیری تولید ضعیف : جابجایی بین انواع قالب های مختلف اغلب نیاز به تنظیم مجدد فیکسچر و کالیبراسیون مجدد معیار دارد. گردش کار سنتی نمی تواند به طور کامل با تقاضاهای تحویل سریع برای سفارشات قالب های چندگانه و دسته کوچک سازگار شود.

2. مزایای راه حل: ویژگی های فنی سیستم موقعیت یابی نقطه صفر SET

سیستم گیره نقطه صفر SET یک راه حل نگهداری سریع ماژولار با دقت بالا است که برای ماشین آلات CNC سنگین توسعه یافته است. مدل اصلی LQNCZ-20-K از نظر ساختاری برای محیط های برش با بار سنگین، یکپارچه سازی موقعیت دقیق، قفل سفت و سخت، تشخیص عملیاتی و حفاظت کامل ضد آلودگی بهینه شده است تا کاملاً با شرایط پردازش آسیاب خسته کننده افقی مطابقت داشته باشد.

2.1 موقعیت یابی تکراری در سطح میکرون خطاهای معیار دستی را حذف می کند

سیستم نقطه صفر SET با اتخاذ یک ساختار خود مرکزی مخروطی و قفل توپ فولادی سه طرفه، دقت موقعیت یابی تکراری پایدار را در 0.005 میلی متر ارائه می دهد و به طور موثر خطاهای ناشی از تراز دستی شماره گیری را به حداقل می رساند.
هنگامی که وسایل یا قطعات کار برای اولین بار کالیبره شدند، پالت ها می توانند آزادانه بین ماشین ابزار و ایستگاه های از پیش تعیین شده آفلاین بدون هم ترازی مکرر گردش کنند. معیارهای موقعیت یابی یکپارچه دقت ابعادی ثابت را در فرآیندهای تولید چند فرآیندی و متقابل ماشین تضمین می کند.

2.2 قفل سفت و سخت با بار سنگین برای ماشینکاری قالب های بزرگ پایدار

هر مکان یاب نقطه صفر LQNCZ-20-K نیروی گیره استاندارد 17 کیلو نیوتن را با پشتیبانی از تقویت فشار ثانویه فراهم می کند. طراحی ساختاری، فاصله شعاعی را در شرایط برش سنگین از بین می برد و مقاومت قوی در برابر لرزش ماشین کاری و ضربه برش ایجاد می کند.
تمام واحدهای موقعیت یابی دارای محفظه کاملاً محصور و ساختارهای آب بندی کامل هستند که به طور مؤثر تراشه های آهن، مایع برش و آلاینده های کارگاه را جدا می کنند. این سیستم عملکرد قابل اعتمادی را از طریق میلیون ها چرخه کاری در محیط های ماشینکاری خیس و خیس حفظ می کند.

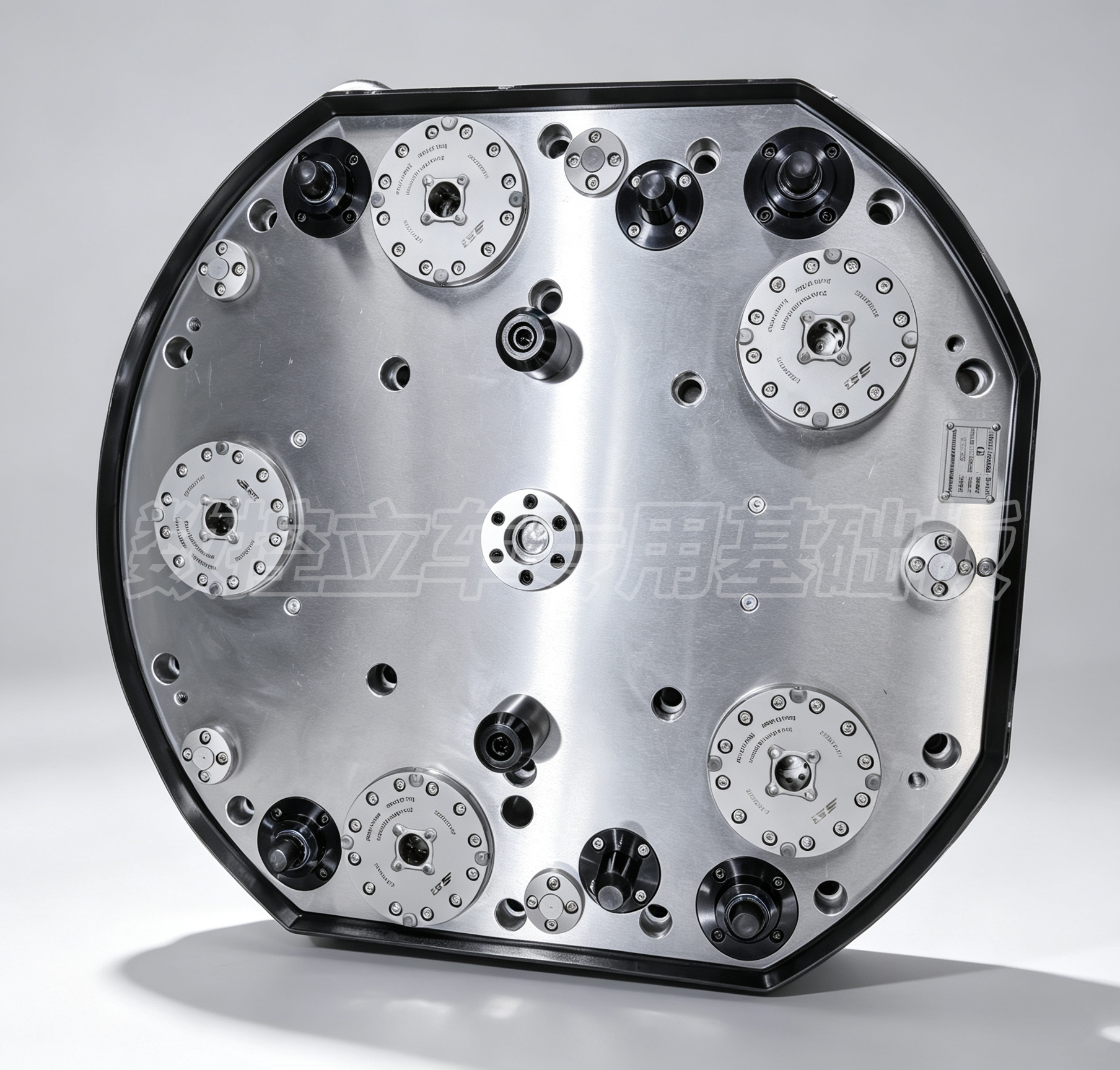

zero point positioning system

2.3 تغییر سریع سطح دوم کارایی راه اندازی را تا حد زیادی بهبود می بخشد

این راه حل با پالت های نقطه صفر SET و صفحات پایه اسلات T، از پیش تنظیم کاملا آفلاین قطعه کار و بستن خارج از ماشین پشتیبانی می کند. ماشین‌ابزارها دیگر در حین تعویض فیکسچر و تنظیم قطعه کار بیکار نمی‌مانند.
زمان تعویض قطعه کار از 2 ساعت بستن دستی سنتی به کمتر از 10 ثانیه تعویض پالت نقطه صفر کاهش می یابد. داده های کاربردی در محل نشان می دهد که تقریباً 90٪ کاهش در زمان بستن و نرخ بهره برداری از ماشین بهبود یافته بالای 90٪ است.

2.4 تشخیص هوشمند و تمیز کردن خودکار خطرات عملیاتی را کاهش می دهد

هر مکان یاب نقطه صفر مجهز به ماژول های تشخیص وضعیت گیره و نظارت بر تنگی هوا است. اگر نصب پالت ناقص باشد، سیستم سیگنال‌های هشدار را راه‌اندازی می‌کند و به طور موثر از شکست موقعیت‌یابی ناشی از تراشه‌های باقی‌مانده یا ذرات خارجی جلوگیری می‌کند.
ساختارهای داخلی دمنده هوا به طور خودکار سطوح تماس موقعیت یابی را قبل از نصب پالت تمیز می کنند و دقت پایدار و ثابتی را در طول چرخه های ماشینکاری دسته ای مداوم تضمین می کنند.

3. ترکیب محلول مدولار برای آسیاب های حفاری افقی

SET یک سیستم کامل نگهدارنده نقطه صفر مدولار را فراهم می کند که برای ماشینکاری افقی قالب های سنگین طراحی شده است. مجموعه کامل قطعات با اکثر ماشین‌های حفاری افقی CNC و مراکز ماشین‌کاری افقی موجود در بازار سازگار است.

3.1 پیکربندی مولفه اصلی

صفحه پایه نقطه صفر را تنظیم کنید : برای میزهای کار با اسلات T با دقت بالا سفارشی شده و به عنوان حامل معیار موقعیت یابی یکپارچه عمل می کند.
مکان یاب نقطه صفر LQNCZ-20-K را تنظیم کنید : واحد موقعیت یابی بار سنگین کاملاً مهر و موم شده با رابط های یکپارچه تمیز کننده دمش هوا و تشخیص سیگنال.
پالت نقطه صفر را تنظیم کنید : پالت ساختاری تقویت شده برای نصب قالب های سنگین، با ناودانی های کششی موقعیت یابی از پیش نصب شده برای اتصال سریع و دقیق.
SET Pull Studs موقعیت یابی : ناودانی های کششی سخت شده با استحکام بالا که دقیقاً با مکان یاب های نقطه صفر همکاری می کنند تا از انتقال نیروی قفل یکنواخت اطمینان حاصل کنند.
ایستگاه از پیش تنظیم آفلاین را تنظیم کنید : میز کار خارج از ماشین مستقل برای بستن قالب، تراز و بازرسی بدون اشغال زمان پردازش ماشین.

3.2 سناریوهای پردازش قابل اجرا

● انواع قالب های سنگین : قالب های پوشش خودرو، قالب های تزریق بزرگ، قالب های ریخته گری
● فرآیندهای ماشینکاری : حفاری سوراخ عمیق، فرز حفره ای دقیق، ماشینکاری 5 طرفه، ماشینکاری کامپوزیت چند فرآیندی
● حالت‌های تولید : تولید کم حجم با ترکیب بالا، سلول های تولید انعطاف پذیر، ارتقاء بارگیری و تخلیه خودکار رباتیک

4. گردش کار استاندارد 4 مرحله ای برای ماشینکاری کارآمد

سیستم موقعیت یابی نقطه صفر SET دارای عملکرد ساده و استاندارد است که به حداقل آموزش حرفه ای برای اپراتورهای کارگاه نیاز دارد. کل فرآیند کار به چهار مرحله ساده شده است:
کالیبراسیون معیار : صفحه پایه نقطه صفر را روی میز کار آسیاب حفاری افقی ثابت کنید و کالیبراسیون مختصات یکباره را کامل کنید تا یک معیار ماشینکاری یکپارچه پایدار ایجاد کنید.
بستن قطعه کار آفلاین : قالب های سنگین را روی پالت های نقطه صفر در ایستگاه از پیش تعیین شده آفلاین نصب و تعمیر کنید، تراز کامل و بازرسی دقیق خارج از ماشین.
اتصال سریع پالت : پالت از پیش تعیین شده را روی میز کار دستگاه بلند کنید، ناودانی های کششی را با مکان یاب ها تراز کنید و در عرض 10 ثانیه قفل خودکار را کامل کنید.
دوچرخه سواری تولید مداوم : فشار هوا را برای باز کردن قفل پالت ها پس از اتمام ماشینکاری آزاد کنید، با پالت های از پیش تنظیم شده جدید جایگزین کنید و کارکرد مداوم دستگاه را بدون خرابی حفظ کنید.

5. مزایای تولید عملی و بهبود داده ها

موارد کاربرد انبوه در محل در کارگاه‌های تولید قالب، پس از اتخاذ سیستم تغییر سریع نقطه صفر SET، پیشرفت‌های جامعی را در کارایی، دقت و هزینه تولید تأیید کرده‌اند.

5.1 بهبود کارایی

زمان راه اندازی قطعه کار از 2 ساعت کار دستی به 10 ثانیه کاهش می یابد. میزان استفاده از ماشین آلات از میانگین 50% به بیش از 90% افزایش می یابد. چرخه تغییر دسته ای قالب از تنظیم دستی نیم روزه تا تعویض پالت تقریباً 5 دقیقه ای بسیار بهینه شده است.

5.2 ارتقای پایداری دقیق

دقت موقعیت یابی تکراری از تراز دستی ± 0.02 میلی متر تا موقعیت یابی سیستم 0.005 ± پایدار بهینه شده است. نرخ ضایعات قالب کارگاهی و کار مجدد از 5٪ به زیر 0.5٪ کاهش می یابد. کواکسیالیته سوراخ عمیق را می توان به طور پیوسته در 0.01 میلی متر کنترل کرد و الزامات تولید قالب با دقت استاندارد بالا را برآورده کرد.

5.3 کاهش هزینه تولید

این سیستم تقریباً 95٪ از ساعات کاری تنظیم دستی و تنظیم ثابت را کاهش می دهد و به اپراتورهای منفرد اجازه می دهد تا چندین ماشین ابزار را به طور همزمان مدیریت کنند. استحکام گیره پایدار لرزش قطعه کار را در هنگام برش سنگین کاهش می دهد، سایش ابزار را تا حدود 30٪ کاهش می دهد و عمر مفید ابزار را افزایش می دهد. ساختار بادوام کاملاً مهر و موم شده چرخه خدمات ثابت را تا میلیون ها عملیات گسترش می دهد و هزینه های تعمیر و نگهداری طولانی مدت تجهیزات و جایگزینی وسایل را کاهش می دهد.

6. برند و قدرت تولید

Suzhou SET Industrial Equipment System Co., Ltd. بیش از ده سال است که بر روی سیستم موقعیت یابی نقطه صفر و تحقیق و توسعه و ساخت تجهیزات با تغییر سریع تمرکز کرده است و از تولید کاملاً مستقل و کنترل کیفیت دقیق بدون برون سپاری پردازش OEM پشتیبانی می کند.
● با یک پایه تولید حرفه‌ای سوژو و آزمایشگاه تست دقیق دمای ثابت، همه محصولات قبل از تحویل سه دور کالیبراسیون دقیق انجام می‌دهند.
● دارای حقوق مالکیت معنوی مستقل و فناوری‌های ثبت شده در ساختارهای مخروطی خود قفل شونده و آب‌بندی کامل ضد تراشه، حفظ رقابت فنی پایدار در زمینه کارگاه‌های صنعتی.
●  به بیش از 400 شرکت تولیدکننده قالب، با شناسایی پایدار مشتری و مشارکت طولانی‌مدت در نمایشگاه‌های صنعتی حرفه‌ای مانند CCMT، خدمات می‌دهد.
● خدمات یک مرحله ای بومی سازی شده از جمله طراحی راه حل سفارشی، نصب در محل، آموزش فنی، و پشتیبانی طولانی مدت پس از فروش را ارائه می دهد.

7. نتیجه گیری

بستن دستی ناکارآمد و موقعیت ناپایدار عوامل اصلی محدود کننده بهره وری و دقت در ماشینکاری افقی قالب سنگین هستند. راه حل محل کار با تغییر سریع نقطه صفر SET به طور موثر نقاط درد پردازش سنتی را از طریق موقعیت یابی تکرار پایدار 0.005 میلی متری، قفل سفت و سخت با بار سنگین، تعویض پالت سطح دوم و حفاظت هوشمند ضد آلودگی حل می کند.
این سیستم به تولیدکنندگان قالب کمک می کند تا هزینه های تولید را کاهش دهند، کیفیت ماشین کاری را تثبیت کنند، کارایی عملیات تجهیزات را بهبود بخشند و ارتقای تولید انعطاف پذیر را درک کنند. از تراز دستی سنتی گرفته تا پیش تنظیم آفلاین مدرن و تعویض سریع پالت، SET راه حل های قابل اعتماد و مقرون به صرفه ای برای موقعیت یابی نقطه صفر برای پردازش خسته کننده افقی قالب های سنگین ارائه می دهد که از توسعه با کیفیت بالا در صنعت تولید دقیق پشتیبانی می کند.
شرکت‌هایی که برنامه‌ریزی به‌روزرسانی تجهیزات آسیاب حفاری افقی را دارند، می‌توانند با تیم فنی SET در مورد نوع ماشین، اندازه قطعه کار، بار پردازش و نیازهای اتوماسیون مشورت کنند تا راه‌حل‌های پیکربندی نقطه صفر سفارشی‌سازی شده را به دست آورند.
