"تغییر سریع در 5 دقیقه! کشف کارآیی نهایی سیستم موقعیت یابی صفر جیر."

اصل سیستم:

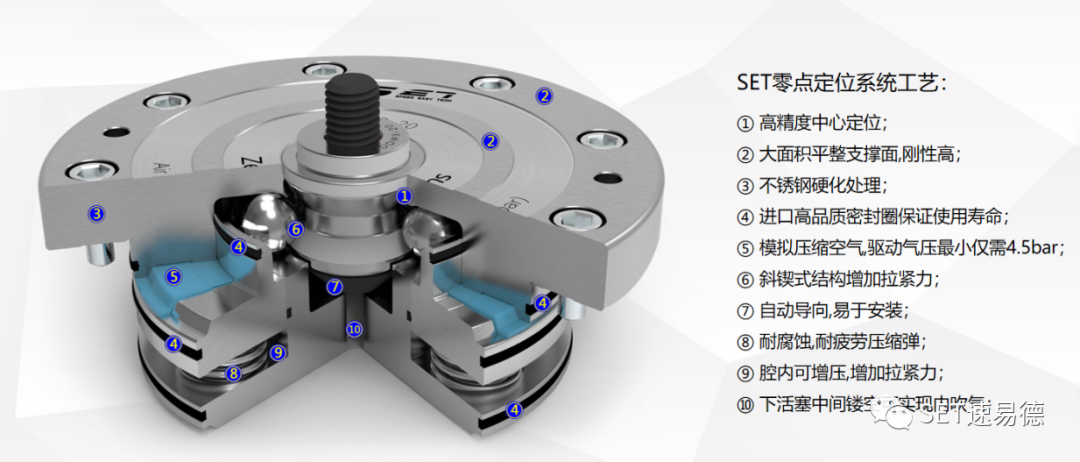

سیستم موقعیت یابی نقطه صفر متعلق به مکانیسم قفل است که در هنگام تهویه باز می شود و از هوا قفل می شود. هنگامی که فشار هیدرولیک یا فشار هوا به سیستم موقعیت یابی صفر اعمال می شود ، فشار فنر را از طریق پیستون فشرده می کند و توپ فولادی به هر دو طرف پخش می شود. بستن بستگی به چشمه قوی داخلی دارد و در طول کار عادی هیچ منبع هوا لازم نیست. سیستم تغییر سریع از انواع مختلفی از ماژول های موقعیت یار تشکیل شده است ، استفاده یکسان نیست ، بدن تغییر می کند ، ناخن نیز تغییر می کند ، به موقعیت یابی ، پین موقعیت یابی ، پین جهت گیری ، پین قفل ، متعلق به موقعیت یابی کلاسیک "یک طرف دو پین" است.

یکی دیگر از ویژگی های سیستم صفر نقطه عملکرد دوگانه آن است: موقعیت یابی و بستن همزمان با دقت کمتر از 5 میکرومتر انجام می شود. پین موقعیت یابی مخروطی کوتاه باعث می شود سطح تماس کاملاً بسته باشد و عملکرد خود را قفل کند. بستن موقعیت یابی امکان انحراف شعاعی خاص و انحراف زاویه ای را فراهم می کند ، که مزایای خاصی برای بارگیری و تخلیه خودکار یا دستی دارد.

ویژگی های سیستم موقعیت یابی صفر
مکانیسم بستن خود قفل

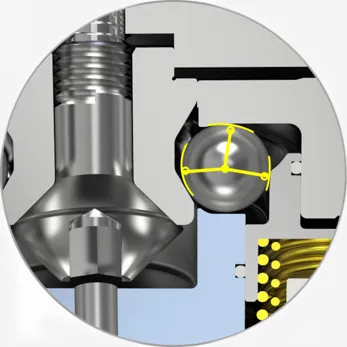

روش بستن توپ سه طرفه نیازی به اتصال منبع هوا در هنگام استفاده ندارد و ساختار گوه بهاری مکانیکی بسته می شود و منبع هوا فقط در هنگام باز شدن قفل مورد نیاز است.

زاویه بارگذاری تمایل بالاتر

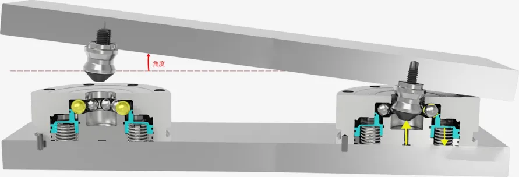

هنگامی که فیکسچر جایگزین می شود ، زیرا نمی تواند کاملاً افقی باشد ، الزامات شیب سینی نسبتاً زیاد است ، این مکان یاب می تواند این مشکل را حل کند ، این مکان یاب در مقایسه با سایر مارک های موجود در بازار ، زاویه شیب 1.2 درجه ، ایجاد کننده آن که زاویه شیب این مکان اجازه می دهد 30 درجه باشد ، محل کار از یک حلقه حلقه خاص استفاده می کند ، نیاز به طراحی حلقه خاص را ایجاد می کند ، و این وجود دارد که نیاز به طرح تداخل بدون ناخن وجود دارد ، بنابراین ، بنابراین ، بنابراین ، بنابراین ، بنابراین ، وجود دارد. دشواری عملکرد و خطر آسیب به موقعیت یار صفر. علاوه بر این ، هر سینی با یک آستین راهنمای موقعیت یابی ضخیم تعبیه شده است ، که باید از مقاومت در برابر ضربه برخوردار باشد و باعث می شود فاصله غیر عادی ناخن 5 میلی متر پوند باشد و باعث افزایش راندمان بستن شود. زمان بالابر پالت از قسمت بیرونی دستگاه به سینی میز به سریعترین 5 دقیقه (از جمله جداسازی و اتصال و اتصال) کاهش می یابد.

مناسب برای بازرسی و تمیز کردن خودکار

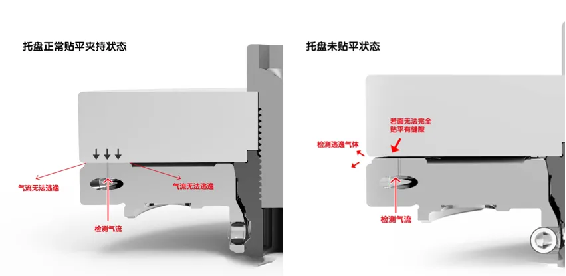

به منظور اطمینان از ثبات سینی و برآورده کردن نیازهای موقعیت یابی ، موقعیت یابی صفر باید یک دستگاه تشخیص بستن را اضافه کند ، هدف از این دستگاه اطمینان از این است که موقعیت یار صفر می تواند به طور کامل با سطح موقعیت یابی سینی تماس بگیرد ، و هیچ برش آهن یا سایر آوار در وسط وجود نخواهد داشت. اصل کار آن در شکل (1) نشان داده شده است. هوای تشخیص فشار هوا (0.2MPa) در خارج از سوراخ آزاد می شود. مقدار رتبه بندی سنسور جریان را تنظیم کنید. هنگامی که سینی با موقعیت یار صاف نباشد ، همانطور که در شکل 2 نشان داده شده است ، گاز فرار شناسایی شده به سمت خارج در امتداد شکاف فرار می کند و سنسور جریان اختلاف جریان را تعیین می کند ، به طوری که برای تحقق تشخیص بستن. سوراخ تشخیص همچنین فشار تمیز کردن 0.6 مگاپیکسل را به بیرون اسپری می کند تا از تمیز کردن استوما اطمینان حاصل شود. چندین مکان یابی را می توان همزمان تشخیص داد ، بنابراین هزینه ها را کاهش می دهد. 2. هنگامی که مقدار جریان نشت در چندین موقعیت ساز وجود داشته باشد ، با مقدار جریان از پیش تعیین شده مغایر خواهد بود ، بنابراین ایمن تر است. 3. روش تشخیص مستقیم تر است ، سینی بارگیری نمی شود و کلیپ خالی موقعیت یار را می توان تشخیص داد.

پرونده درخواست

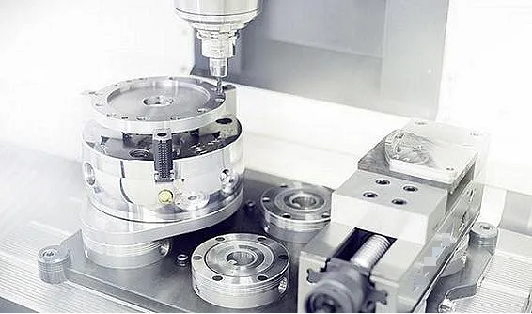

سیستم ماژولار دارای ماژول های استاندارد حرفه ای برای بستن مستقیم قطعات کار و همچنین قطعات میکرو و کوچک است که امکان نصب ، موقعیت یابی و بستن دستگاه های بستن جداگانه ، سینی های قطعه کار یا قطعه های مجهز به پین ​​های موقعیت یابی در دستگاه را در مدت زمان کوتاهی برای صحت مرجع ، با عملکرد گیره واقعی انجام شده در خارج از دستگاه در طول پردازش فراهم می کند.

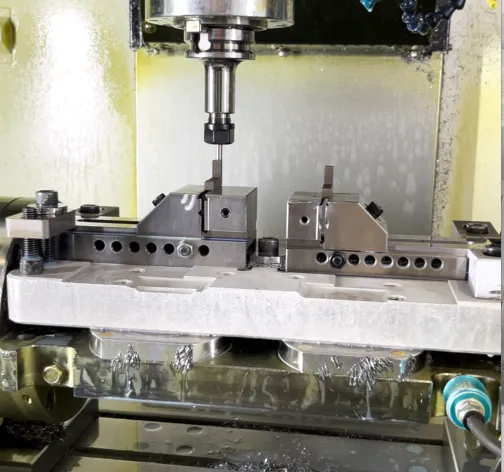

سینی تغییر سریع دستگاه بستن مختلف را تنظیم کنید

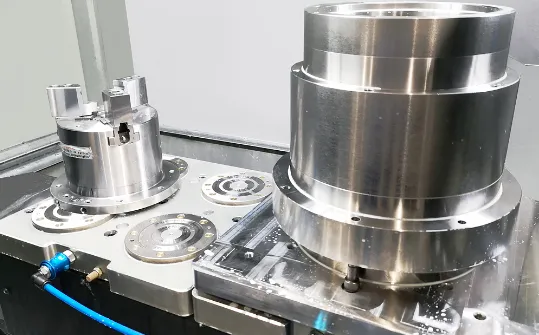

پل چرخان مجهز به سیستم موقعیت یابی صفر تنظیم شده می تواند در صورت لزوم جایگزین سینی گیربکس یا قطعه کار فردی شود.

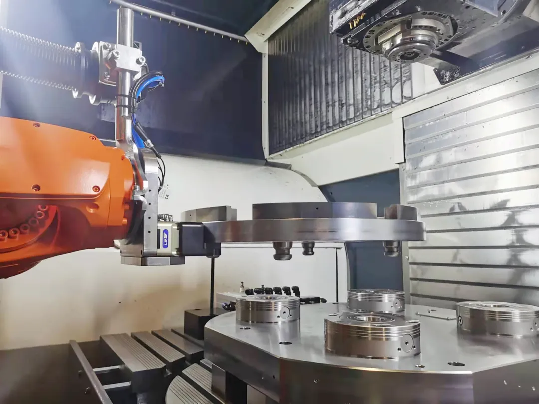

از سیستم موقعیت یابی نقطه صفر برای دستیابی به ثبات ماشینکاری در تغذیه ماشین اتوماتیک استفاده می شود.

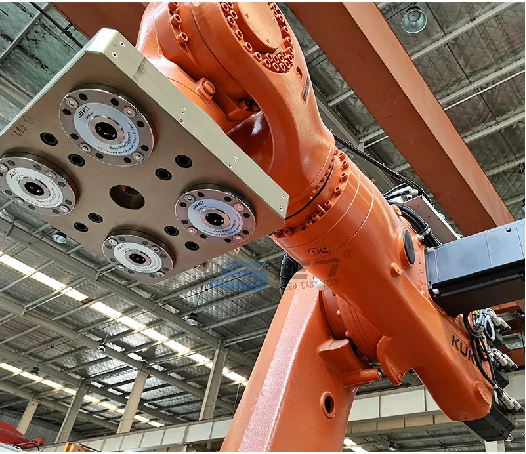

در برنامه های مونتاژ ، از سینی موقعیت یابی صفر به عنوان یک سیستم حامل استفاده می شود و پین موقعیت یابی Tapered مانع از سینی در هنگام تعویض می شود.

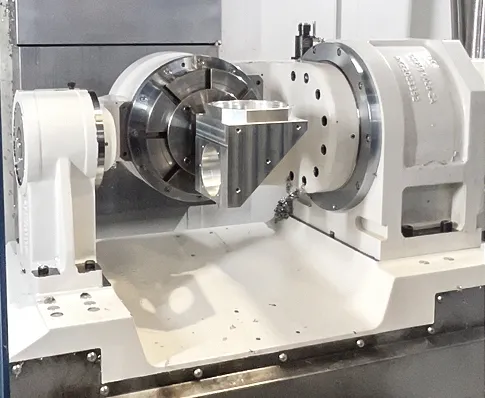

در یک محیط پردازش ویژه ، قطعه کار را می توان مستقیماً با تنظیم سوراخ فرآیند یا در ارتباط با قطعه کار از طریق سینی قرار داد و پنج طرف می توانند در یک زمان پردازش شوند و فرآیندهای پیچیده سنتی را از بین ببرند.

ما یک نمونه کارها جامع از محصولات فیکسچر و فناوری تحقیق و توسعه حرفه ای داریم ، با سالها تجربه انباشته ، کشت عمیق این صنعت برای چندین دهه ، می تواند نیازهای متنوعی از راه حل های فناوری بستن اتوماسیون را برآورده کند ، به تولید کنندگان تجهیزات صنعت اتوماسیون کمک کند تا هزینه ها را کاهش داده و باعث افزایش کارایی ، افزایش رقابت اصلی شرکت ها شود. مهم این است که راه حل های سیستم موقعیت یابی صفر ما می تواند انواع سناریوهای کاربردی عملی را برآورده کند ، Suyi de با تکیه بر فناوری تولید R&D با کیفیت بالا و تعالی الزامات فنی ، بسیاری از شرکت های مشهور در جهان را با راه حل های فنی فراهم کرده است .
