طرح و طرح تولید سیستم موقعیت صفر

از سیستم موقعیت یابی نقطه صفر برای انواع مراکز ماشینکاری استفاده می شود و همچنین می تواند در صنعت خودرو ، صنعت حمل و نقل هوایی ، صنعت ماشین آلات ساخت و ساز ، صنعت حمل و نقل و غیره مورد استفاده قرار گیرد و در صنعت حرکتی و صنعت نظامی نیز به طور گسترده ای مورد استفاده قرار می گیرد. تولید یک سیستم موقعیت یابی با نقطه صفر می تواند یک خط پردازش انعطاف پذیر یا همراه با تولید برنامه-تنظیم صفحه را همراهی کند ، تولید یک سیستم موقعیت یابی صفر کامل است و کیفیت آن تضمین شده است و جزئیات زیر برای معرفی همه.

اول ، استفاده از یک سیستم موقعیت یابی صفر

1 ، خودرو: موتور ، قالب خودرو ، جعبه دنده ، ابزار دستگاه هاب: پردازش فلز ، پشتیبانی تجهیزات ، تولید تجهیزات.

2. هواپیمایی: موتورهای هواپیما ، قطعات هواپیما.

3 ، ماشین آلات ساختمانی: بیلکوپ ، بولدوزر ، غلتک ، جرثقیل ، مته راک و غیره.

4. حمل و نقل: قطارهای پر سرعت.

5. صنعت انرژی باد: تولید برق باد.

6 ، پمپ ، دریچه: پمپ ، تولید دریچه.

7 ، موتور: تولید موتور.

8. کشتی: تولید کشتی.

9. موتور سیکلت: تولید موتور سیکلت.

10 ، ارتش: تولید نظامی ، تولید تجهیزات.

11 ، خط تولید اتوماتیک: خط جوشکاری بدن.

دوم ، طرح تولید سیستم موقعیت یابی صفر

1 ، خط پردازش انعطاف پذیر

فناوری تولید انعطاف پذیر به تجهیزات تولیدی مبتنی بر ابزارهای کنترل عددی رایانه ای بسیار انعطاف پذیر برای دستیابی به چند متغیر و تولید انبوه اشاره دارد. فناوری تولید انعطاف پذیر بیش از 40 سال ارائه شده است ، مفهوم آن غنی تر و غنی تر است ، دامنه کاربرد از میدان تولید چند متغیره اصلی ، تا انواع محدود شده می تواند زمینه تولید انبوه باشد. مفهوم فناوری تولید انعطاف پذیر دیگر یک فناوری تولید ساده نیست ، اما به معنای وسیع تر مؤلفه فنی حالت سیستم پیشرفته تولید است.

در حال حاضر ، در صنعت تولید خودرو ، تولید بلوک های سیلندر ، سرسیلندر و سایر قطعات جعبه با خروجی بیش از 300000 به طور کلی در خط پردازش انعطاف پذیر (FML) یا خط اتوماتیک ماشین پردازش استفاده می شود. خط ماشینکاری انعطاف پذیر به طور کلی از یک مرکز ماشینکاری معمولی تشکیل شده است (عملکرد آن در صورت لزوم قابل افزایش است) ، که مستقیماً برای بارگیری و تخلیه ابزار ماشین با مانیتور نوار نقاله پر سرعت استفاده می شود. با توسعه تجهیزات ، ابزارها و فن آوری های مختلف کمکی ، استفاده از خط ماشینکاری انعطاف پذیر در تولید انبوه بالغ می شود ، اما فقط برای خطوط تولید انعطاف پذیر در مقادیر زیاد و تعداد کمی از تولید مناسب است. به منظور افزایش انعطاف پذیری خط تولید و سازگاری با پردازش قطعات با ابعاد مختلف ، طرح تنظیم کننده صفحه همراه با هم پدید آمده است.

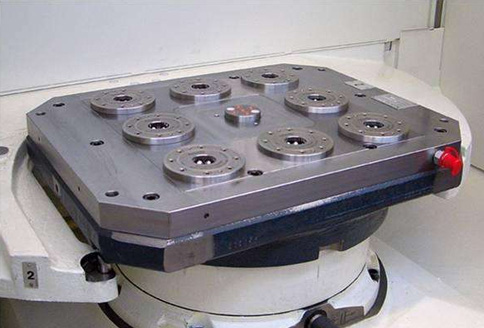

2. پالت همراه - طرح فیکسچر

وسایل صفحه دنباله دار یک کلاس از وسایل مورد استفاده در سیستم های تولید اتوماتیک و انعطاف پذیر است. این نه تنها موقعیت یابی و بستن قطعه کار را تکمیل می کند بلکه به عنوان یک حامل برای انتقال قطعه کار بین ابزارهای دستگاه عمل می کند. پس از انتقال به ابزار ماشین فرآیند بعدی ، باید بتواند به طور دقیق قرار بگیرد و به طور قابل اعتماد روی ابزار ماشین گیره شود. بسیاری از وسایل همراه در یک خط تولید وجود دارد ، هر یک از وسایل همراه با کل فرآیند خط تولید با قطعه کار طی می شود و سپس قطعه کار پردازش شده برداشته می شود ، قطعه کار جدید برای پردازش نصب می شود و از چرخه استفاده می شود. از آنجا که قطعه کار به طور مستقیم توسط فیکسچر بستن ابزار دستگاه به سمت بالا و پایین خط پردازش انعطاف پذیر بارگیری می شود ، هنگامی که فیکسچر بستن نصب شده بر روی ابزار نمی تواند الزامات بستن تغییر قطعه کار را برآورده کند ، لازم است که به صورت دستی پالت (با فیکسچر) قسمت های مختلف را جایگزین کنید ، یعنی پالت - تعمیر قطعات مختلف نیز متفاوت است.

فرم قبلی صفحه گیره همراه متعلق به دسته وسایل ویژه است. قطعات روی پالت همراه نصب شده اند و بستن انتقال و موقعیت یابی قطعات از طریق پالت تکمیل می شود. پالت همراه هم یک فیکسچر و هم یک محیط انتقال است و اندازه آن به طور کلی از خود قسمت بزرگتر است. برای اطمینان از سفتی خوب هنگام برش ، از فولاد به طور کلی به عنوان ماده فیکسچر استفاده می شود و کیفیت حتی از خود قسمت سنگین تر است .
